很多人由于不了解中頻熔煉爐的使用步驟，不會操作，或者知半解的上手，很容易導致中頻爐出現故障，上文宇華小編總結了幾種常見的中頻爐故障解決方案，今天，我們來為您總結中頻電源柜及中頻爐安操作規程：

1 范圍

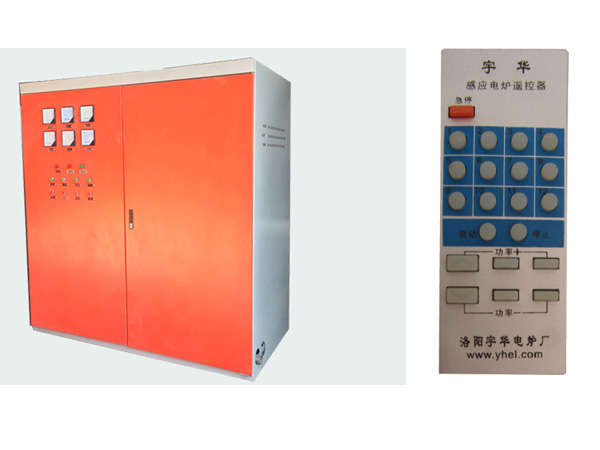

本規程規定了2TKGPS500-1250中頻電源柜及中頻爐的開機準備、中頻電源操作程序、巡檢和正常停機操作技術要求及注意事項。

2 開機準備

2.1 檢查進水總管閥門在關閉的位置。

2.2 按照水泵啟動操作規程，開啟外循環水水泵。

2.3 檢查備用的消防水閥門關閉后， 逐漸開大進水管閥門，觀察:壓力表的指示值為0.2 MPa時停止開大閥門，并作如下項目的檢查:

2.3.1 查看爐體壓力表是否正常（正常值應為0.2 MPa）。

2.3.2 查看爐體各管連接處是否有滲漏現象，如有，則及時處理。

2.4 啟動內循環水水泵，并對其管路進行檢查：

2.5 查看內循環水壓力是否正常（正常值為0.15 MPa左右）

2.6 查看中頻電源柜及中頻電容架各管連接處是否有滲漏水現象，如有，則及時處理。

2.7 檢查爐襯是否完好，如存在下列情況之時，應停止中頻爐使用，防止漏爐事故：

2.7.1 橫向有裂縫，其裂縫深度大于3 mm時。

2.7.2 如爐襯壁厚度小于原來壁厚的2/3時。

上述準備工作完畢，經檢查符合啟動條件后，方可允許對中頻電源的操作。

3 中頻電源操作

3.1 開機程序:

3.1.1 把中頻電源監控操作臺上的換爐選擇開關，旋轉至左或右即對應工作爐體的位置，在電容器上方檢查并確認換爐開關的連接位置正確和導電接觸面已接觸良好。

3.1.2 合上電源柜外部供電電源開關。

3.1.3 打開中頻電源柜上的控制電源旋鈕，控制電源(綠色)指示燈亮。

3.1.4 用旋轉手柄合上電源柜內的隔離開關。

3.1.5 按下電源合閘按鈕，柜內電源(紅色)指示燈亮。

3.1.6 逆時針旋轉調功電位器至小。

3.1.7 右旋中頻啟動開關打到開即打開中頻啟停開關。

3.1.8 順時針慢慢調節調功電位器，電源啟動(如未開冷卻水可提供保護)，觀察各儀表指示正常，調節電位器到所需功率。當滿爐冷爐啟動時，初次功率應控制在300kW左右，并且維持在40 min左右方可送大功率，使冷料加熱至900 ℃左右。

3.2 關機程序：

3.2.1 逆時針(左旋)控制電源至關慢慢調節調功率電位器到小，儀表指示歸零。

3.2.1 關閉電源柜控制電源， 控制電源指示燈滅。

Q/YHA J SC050-2009

3.2.3 把中頻啟動電源開關打至關。

3.2.4 按下主電源分按鈕，并確認電源柜內空氣開關已分閘。

3.2.5 設備的冷卻水系統在大約30 min后關閉，因?yàn)橹蓄l爐水冷感應線圈及各可控硅、水冷母線等電器元件需要冷卻后方可停水，以延長設備壽命)；

3.2.6 長時間停爐時，須按照水泵停機操作步驟，停止水泵工作。

4 注意事項：

4.1 操作監控操作臺時，應先合上低壓動力控制箱的電源。

4.2 中頻電源工作時，不能進行爐體轉換，爐體轉換時，應先停機，否則會燒毀倒?fàn)t開關。

4.3 直流電壓盡量不要在600 V工作，操作時應大于或小于此值（中頻爐工作時，電流≤1600 A）。

4.4 中頻監控操作臺時，當漏爐報警電流大于50 mA時，則應注意觀察，以防漏爐。

5 液壓站操作

5.1 在低壓控制箱位置按下液壓?jiǎn)?dòng)按鈕。

5.2 在操作臺位置操作相應爐體的操作桿，向前推操縱桿爐體前傾（液壓站前傾時應盡量減少爐體工作在95位置），向下拉操縱桿使?fàn)t體回位。

5.3  爐體回位時，應先在低壓控制箱位置按下液壓停止按鈕，然后使?fàn)t體回位。

6 巡檢

6.1 中頻電爐工作30 min左右應進行巡檢,如發現有冒煙、打水、放電、管路發熱等現象，則應及時停機處理（巡檢范圍包括：爐體磁軛、倒?fàn)t開關、水冷母排、中頻電源柜內冷卻、電容器）。

6.2 巡檢時，注意人體與帶電導體間的安距離，不得用手觸摸或攜帶金屬類工具觸及帶電母線等，防止人體觸電。

7 注意中頻爐正常停機后：

7.1 爐體冷卻水（外循環水）等爐內溫度降至100 ℃時方可停水。

7.2 運行中如突然停電時，則應在5 min之內給爐體通備用冷卻水。(打開平臺下消防水閥門)

7.3 中頻爐每工作個月之后應停爐狀態下，對所有連接螺栓進行緊固；每運行周后應對中頻爐爐體及電源柜進行除塵和清掃。

7.4 如遇到漏爐時，應盡快倒凈相應工作爐體內的鐵水，以防止爆炸。

7.5 每次從爐體內倒出鐵水時，應預留10%以上爐體容量的鐵水，以保證中頻爐下爐的熔鐵速度。
