中頻電爐是工業上常用的熔煉設備，它的結構緊湊，過載能力強，熔化效率高且節能效果很好，常被用于有色金屬以及黑色金屬的熔煉。中頻電爐的使用效果良好，這是很多人都知道的，但是對于它的原理和結構，大多數人都不清楚，接下來宇華小編為您介紹中頻電爐的原理和結構，幫助您深入了解中頻電爐。
  

  一、中頻電爐的原理

  
  中頻電爐基于電磁感應原理，依靠其背部的中頻電源，把三相工頻電流變換成單相中頻電流。中頻電爐中包括中頻感應熔化電爐，它的內部基本結構包含了整流部分、逆變部分以及爐體部分，整流部分的原理是將交流電經過整流后變成直流電，使得直流能量能夠被儲存起來；逆變部分的原理是直流電經過逆變器后變成了使用所需或者規定頻率的交流電；而在爐體部分就是交流電供給爐體部分的一個位置。
  
  除了這些以外，中頻電爐中能量?jī)?chǔ)存時是直流的能量?jī)?chǔ)存到電容器當中，這就是相當于一種勢能，當電源合閘的時候電容器就會立即被沖上電。并且中頻電爐中的并聯電路不論是在感應線圈、電容器還是逆變器上，其電壓都是相同不變的。

  二、中頻電爐的結構組成

  

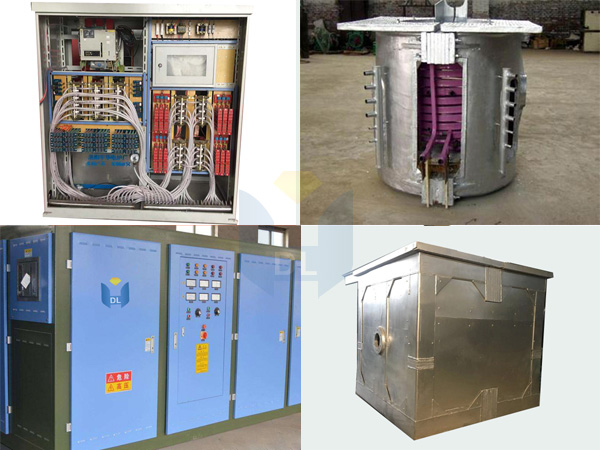

  1、中頻電源

  
  由中頻電源柜、電容補償架兩部分組成。隨著設施功率的提高，中頻電源的供電電壓也有所不同，國內常見的有380V，575V，660V，750V，950V，1100V等，其供電相數也分為三相，六相，十二相。
  
  中頻電源柜由主開關，整流可控硅，逆變可控硅，主控制板，平波電抗器構成。主控制板相當于人的大腦。目前多采用恒功率主控制板，有波峰焊和手工焊兩種工藝，波峰焊工藝穩定，故障率低。
  

  2、爐體部分

  
  中頻電爐的爐體部分多采用鋁殼感應爐、不銹鋼殼感應爐以及液壓磁軛鋼殼感應爐。傾爐方式分減速機傾爐和液壓傾爐兩種
  

  3、傳動裝置

  
  傳動裝置包括爐蓋的移動和爐體的傾動與復位等機械或液壓裝置等
  

  4、水冷系統

  
  水冷部位有中頻電源、感應器、電容器以及匯排流，軟電纜等。為節約用水，通常會采取循環冷卻的方式。
  
  關于中頻電爐的原理和結構組成，以上就是宇華小編帶來的相關介紹，希望能夠?qū)δ兴鶐椭?。洛?yáng)宇華電爐廠生產銷售有各種中頻電爐，產品質量過硬、售后服務完善，產品可根據客戶要求進行定制，如果您還有其他疑問，歡迎來電咨詢我們或者在網站留言。
